Überblick über Windchill Risk & Reliability

► Hier weitere Infos, Testversion oder Produktvorführung zu Windchill Quality Solutions anfordern



Windchill Quality Solutions Risk and Reliability, besser bekannt unter dem ehemaligen Namen Relex Reliability Studio, ist eine modular aufgebaute Software Suite, die sehr unterschiedliche Aufgabenstellungen in den Bereichen RAMS, Funktionale Sicherheit, sowie Fehlerbehandlung im Allgemeinen adressiert.

Die Module können sowohl in funktionaler Weise, als auch bezüglich eines Online-Datenaustausches miteinander interagieren (siehe ganz unten).

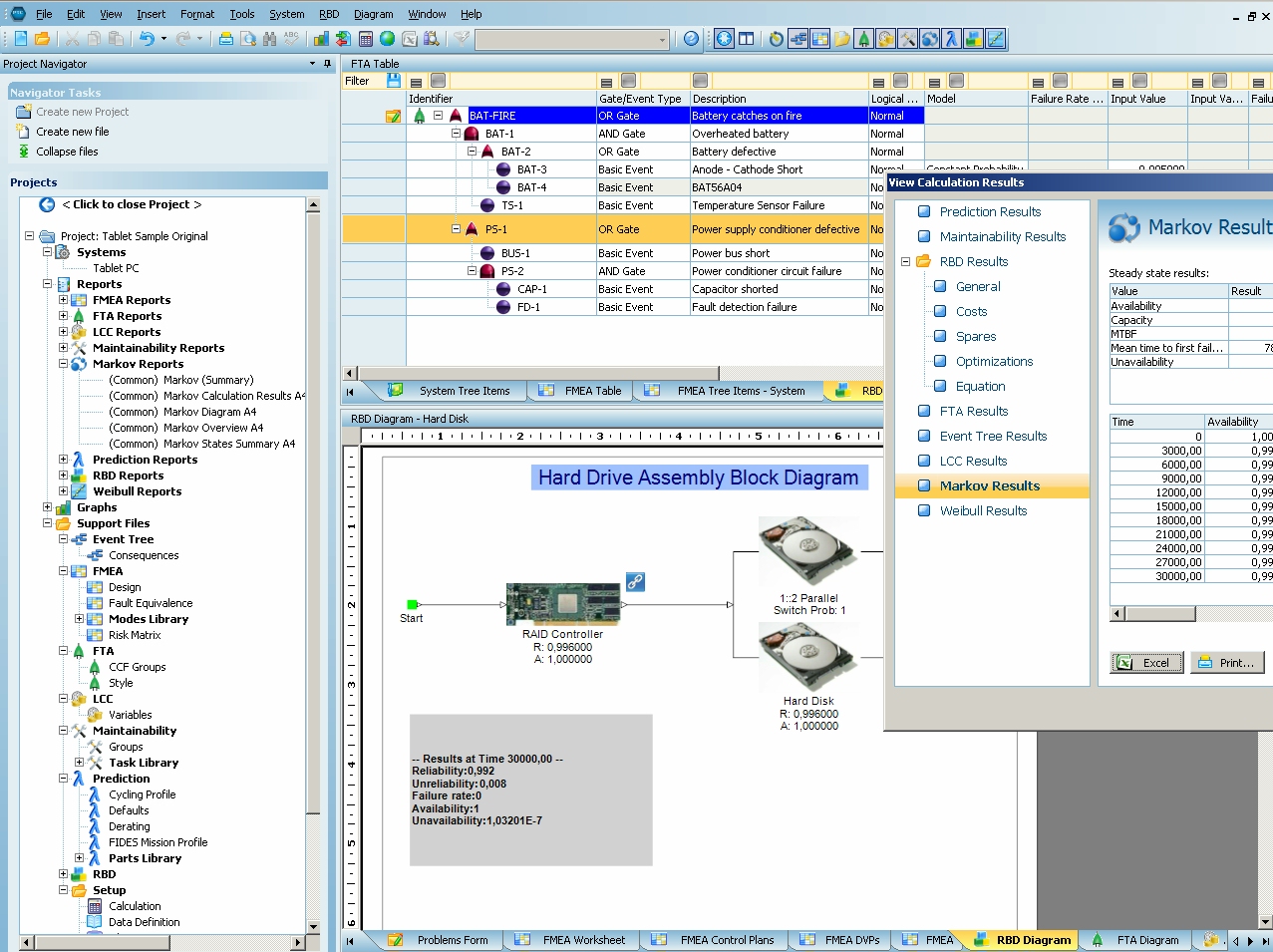

Beispielhafte Bildschirmansicht mit mehreren WQS / ehemals Relex Modulen aktiv

Zentrales Werkzeug der Software ist der links oben aufklappbare so genannte Projektnavigator. Bei einem geöffneten Projekt bietet er direkten Zugriff auf alle enthaltenen System Files und alle Hilfsdateien (sog. Support Files), sowie auf die meisten Grundeinstellungen. Die System Files enthalten alle für die Analysen grundlegenden und unentbehrlichen Daten, beispielsweise die Fehlerbäume, Systembäume, FMEA Tabellen, etc.. Die Support Files enthalten spezifische Daten für das systematische uns effektive Arbeiten mit WQS, beispielsweise Bauteilebibliotheken, Basisereignisbibliotheken, Blockbibliotheken, Wartungstasks, diverse Bibliotheken zur Definition von Gestaltungselementen, usw.



Download

Die Demoversion der aktuellen Ausgabe können Sie hier herunterladen. Sie benötigen für die Installation kein Passwort und können 30 Tage lang mit uneingeschränktem Funktionsumfang arbeiten und Ihre Ergebnisse auch speichern. Allerdings bestehen Limitierungen bezüglich der Anzahl Rubriken.

Beispielsweise können Sie Blockdiagramme mit bis zu 15 Blöcken, Fehlerbäume mit bis zu 15 (Basisereignissen + Gattern), usw. erstellen, und Bibliotheksinhalte werden nur mit den Anfangsbuchstaben a und b dargestellt.

Eine Onlinesitzung, in der wir Ihnen die Software vorstellen, ist jederzeit kurzfristig möglich. Sie müssen dazu nichts installieren, sondern brauchen lediglich eine Datei auszuführen, die wir Ihnen vorab zur Verfügung stellen.

 ► Hier weitere Infos, Testversion oder Produktvorführung zu Windchill Quality Solution / ehemals Relex anfordern



Im Folgenden werden alle Windchill Quality Solutions Module aufgezählt und kurz beschrieben. Klick auf die Modulsymbole führt zu weitergehenden Informationen.

 Reliability Prediction: Berechnung von MTBF und Fehlerraten auf Einzelbauteilebene. Aufsummierung zur Systemfehlerrate und System-MTBF.

 FMEA: Failure Mode and Effect Analysis. FMEA und FMECA nach Standards oder frei konfigurierbar.

 RBD: Reliability Blockdiagram. Berechnung verschiedener Zuverlässigkeitsparameter für komplexe Systeme. Optimierung von Zuverlässigkeitsparametern unter vorgebbaren Nebenbedingungen.

 FTA: Fault Tree Analysis. Fehlerbäume für die Darstellung und Berechnung komplexer Fehlerszenarien.

 FRACAS: Failure reporting and corrective action system. Prozessablauf mit verschiedenen Clients für den strukturierten Umgang mit Nichtkonformitäten.

 Markov: Eine Alternative zu RBD (ohne OpSim). Anstelle von Funktionsblöcken wird immer das gesamte System dargestellt, allerdings jedesmal in einem anderen Zustand.

 ALT: Accelerated Lifetime Test. Planung und Auswertung von beschleunigten Hardwaretests.

 Weibull: Auswertung von Labortestdaten und Felddaten zur Ermittlung von Lebensdauern und Garantiezeiten.

 Event Tree: Beginnt dort, wo Fehlerbäume aufhören: Was kann nach Eintritt des Top Events passieren; Schadensermittlung /-begrenzung.

 LCC: Life Cycle Cost. Kaufmännische Berechnung der Systemkosten in Abhängigkeit von technischen Parametern.

 Maintainability: Wartbarkeitsanalyse streng nach MIL-HDBK-472



Die Module können in vielfältiger Weise miteinander interagieren.

• Funktionale Verflechtung von Modulen:
  • Reliability Prediction und FMEA
  • Reliability Prediction und Maintainability
  • FRACAS und FMEA
  • Online Verlinkung von Datenfeldern
    • Dies betrifft die meisten Modulkombinationen und wird in folgender Tabelle dargestellt



Zielmodul (bekommt Daten)	Datenfelder	Ausgangsmodul (liefert Daten)
Reliability Prediction	Fehlerrate	ALT
		Weibull
FMEA	Fehlerrate	Reliability Prediction
FTA	Fehlerrate und MTTR	Reliability Prediction
	Fehlerrate und Modefehlerrate	FMEA
	Wahrscheinlichkeit	Markov
RBD	Fehlerrate und MTTR	Reliability Prediction
	Fehlerrate und Modefehlerrate	FMEA
	Fehlerrate und ggfs. Parameter der Verteilungsfunktion der Fehlerrate	ALT
		Weibull
	Fehlerrate	FRACAS
	MTTR	Maintainability
FRACAS	Fehlerrate	Reliability Prediction
	Fehlerrate und Modefehlerrate	FMEA
	Fehlerrate und ggfs. Parameter der Verteilungsfunktion der Fehlerrate	Weibull
LCC	Alle Ergebnisdatenfelder	RBD
	Alle Datenfelder	Reliability Prediction
	MTTR	Maintainability
Event Tree	Fehlerrate und MTTR	Reliability Prediction
	Fehlerrate und Modefehlerrate	FMEA
	Fehlerrate, MTTR, Wahrscheinlichkeit	FTA

 ► Hier weitere Infos, Testversion oder Produktvorführung zu Windchill Quality Solution / ehemals Relex anfordern
