Windchill Quality Solutions Reliability Prediction ist das Basismodul für derzeit folgende verfügbaren MTBF-Berechnungsstandards:
NPRD-1995, NPRD-2011 und NPRD-2016
EPRD-1997
NSWC-1998
MIL-HDBK-217 F Notice 1 und 2
Telcordia Issue 1,2, 3, und 4, inclusive der Vorgänger Bellcore Issue 4, 5 und 6
IEC-TR-62380 inclusive der Vorgänger RDF 2000 und CNET 1993
Siemens SN 29500
FIDES 2004 und 2009
217Plus inclusive des Vorgängers PRISM
HRD5
299B und 299C
Alle in WQS angebotenen Standards sind vollständig implementiert, beispielsweise
bei Telcordia alle Methods und Cases sowie die Wählbarkeit der statistischen Sicherheit der Ergebnisse, sowie
alle Untervarianten der Standards wie z.B. Parts Count, Families Count oder Part Stress.
Im Basismodul sind die Standards 1. bis 3. enthalten. 4. Bis 11. können durch Lizensierung freigeschaltet werden.
Das Basismodul enthält alle Funktionalitäten, die im Zusammenhang mit MTBF Berechnung benötigt werden:

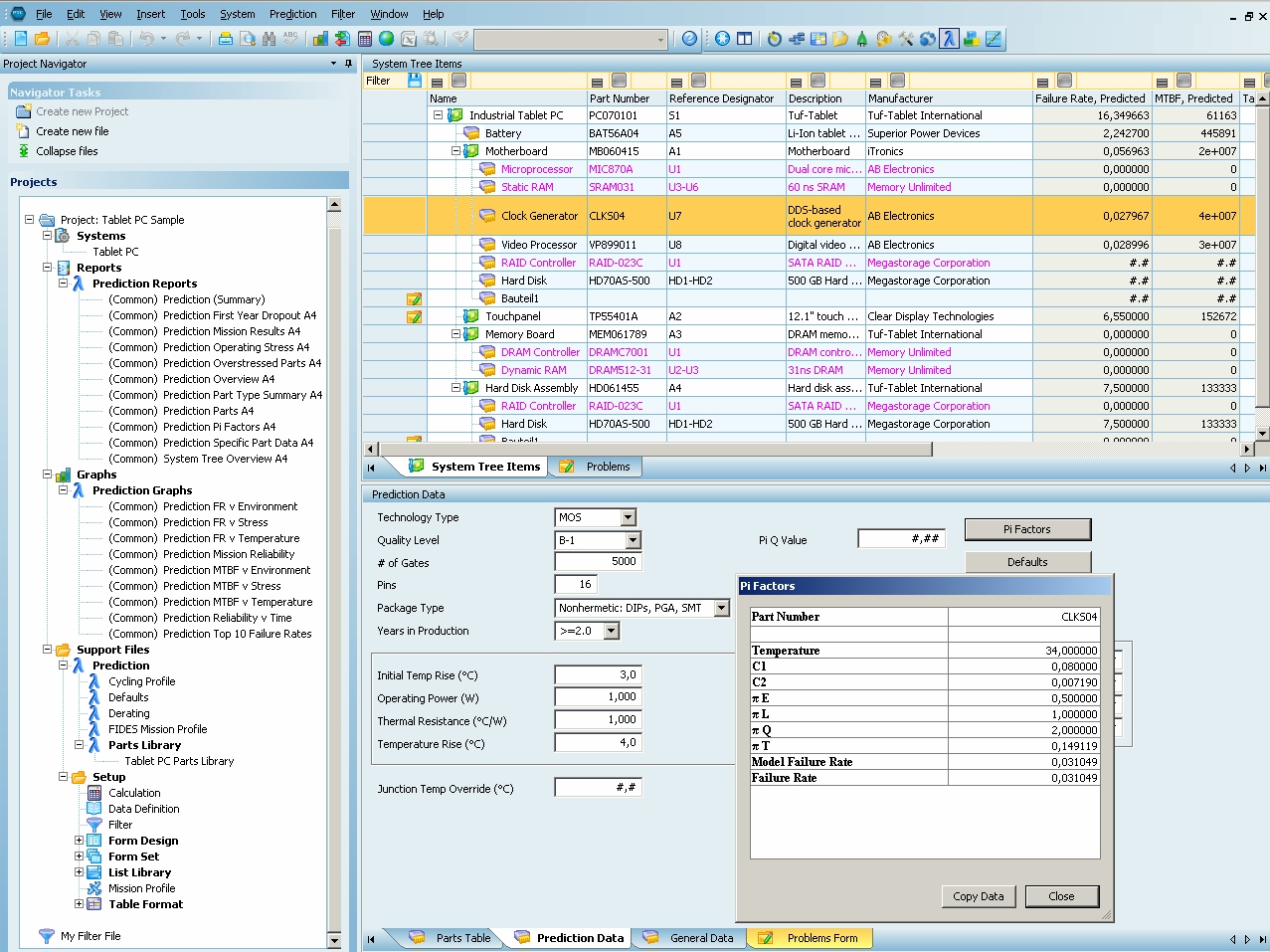

Systembaum, Parts Table und Detailfenster
Es stehen 3 Fenster zur Verfügung:
oben der ausklappbare Systembaum (Tabelle),
und unten wahlweise alle Bauteile der aktiven Systembaumbaugruppe (Tabelle), oder
alle Details des aktiven Systembaumbauteils (Eingabemaske)
Format Builder
Alle Datenfelder können innerhalb der Tabellen verschoben und aus- bzw. eingeblendet werden.
Abgesehen von den durch die Berechnungsstandards zwingend vorgegebenen Datenfeldern stehen viele weitere Datenfelder, sowie 15 zusätzliche „User defined…“ Datenfelder zur Verfügung, sodass jede praktisch vorkommende Stückliste vollständig in WQS abgebildet werden kann.
Die Fenster sind so organisiert, dass man direkt von Rubrik zu Rubrik wechseln kann, ohne jedesmal etwas öffnen und schliessen zu müssen.
Filtermöglichkeiten
Lokal: Im Systembaum, Parts Table und den Bauteilebibliotheken (weiter unten beschrieben) stehen Such-, Sortier- und Filterfunktionen zur Verfügung.
Global: Es können universelle Filter- und Sortierfunktionen angelegt werden zur Verwendung in
Reports
Schaubildern
Imports / Exports
Import /Export
Systembäume können von Hand angelegt werden, oder z.B. aus Excel importiert werden. Bei entsprechender Vorbereitung der Ausgangsstücklisten kann sogar der hierarchische Aufbau mit importiert werden. Bezüglich der Anzahl Hierarchieebenen gibt es keine festen Grenzen.
Grundsätzlich können alle Datenfelder, auch die standardspezifischen Detailfelder (z.B. Kapazität, Diodentyp, etc.) importiert und exportiert werden.
Bauteilbibliotheken
Können von Hand angelegt, oder aus bereits erstellten Systembäumen erzeugt / erweitert werden. Mit wachsenden Bauteilbibliotheken werden bei zukünftigen Systembäumen immer mehr Rubriken erkannt und deren einmal ermittelte Parameter automatisch zugewiesen.
Global Change
Globales Ändern von Parametern, die nur für bestimmte Bauteiltypen zutreffen.
Missionsprofile
Werden in separaten Dateien verwaltet
Reportdesigns
Anstelle von Exporten können die Ergebnisse auch in ansprechender Form dargestellt werden. Dies beinhaltet mehrstufige Unterreports, Zusammenfassung von Gruppen, Filterung und Kennzeichnung nach festzulegenden Kriterien, Kopf- und Fusszeilen usw.
Alle wesentlichen Reportformate werden von Haus aus mitgeliefert.
Schaubilder
Folgende Ergebnisse können graphisch dargestellt werden:
Zuverlässigkeit R in Abhängigkeit von der Zeit
Folgende Ergebnisse pro (ggfs. ausgewählte) Systemrubrik(en)
Fehlerraten und MTBF
MTTR
Zuverlässigkeit R, Verfügbarkeit A
Anzahl Bauteile
Kosten
Folgende Ergebnisse in Abhängigkeit von Temperatur, Stress oder Umgebungsbedingungpro (ggfs. ausgewählte) Systemrubrik(en)
Fehlerraten und MTBF
MTTR
Zuverlässigkeit R, Verfügbarkeit A
Kosten
Verschiedene weitere Parameterwerte pro (ggfs. ausgewählte) Systemrubrik(en)
Formatdateien
Alle einmal gemachten Formateinstellungen (z.B. Import/Exportformate, Tabellenformate, Graph Formate, Reportformate,…) können als separate Formatdatei für spätere Wiederverwendung abgelegt werden.
Defaults
Berechnungsrelevante Datenfelder können auch leer gelassen werden. In diesem Fall werden die Werte aus den festlegbaren Grundeinstellungen herangezogen.
User Defined Calculations
Die Datenfelder können Rechen-, Datums- und Textoperationen unterzogen werden. Typischerweise nimmt man als Ergebnisfelder hierzu die „User Defined…“ Datenfelder.
Zusätzlich können innerhalb von Reportformaten Sortierungen, Filterungen, Gruppierungen und andere Berechnungen vorgenommen werden.
Dynamische Datenlinks
Das Modul Reliability Prediction stellt entsprechende Daten für folgende Module bereit:
FMEA (Fehlerrate)
RBD (Fehlerrate und MTTR)
FTA (Fehlerrate und MTTR)
Event Tree (Fehlerrate und MTTR)
LCC (Alle Datenfelder)
Mean Time to Repair, Verfügbarkeit
Als Dreingabe bietet das Modul Reliability Prediction das Datenfeld MTTR (Mean Time to Repair), sowie die Berechnung der daraus zusammen mit den Fehlerraten resultierenden Verfügbarkeit des Systems.
